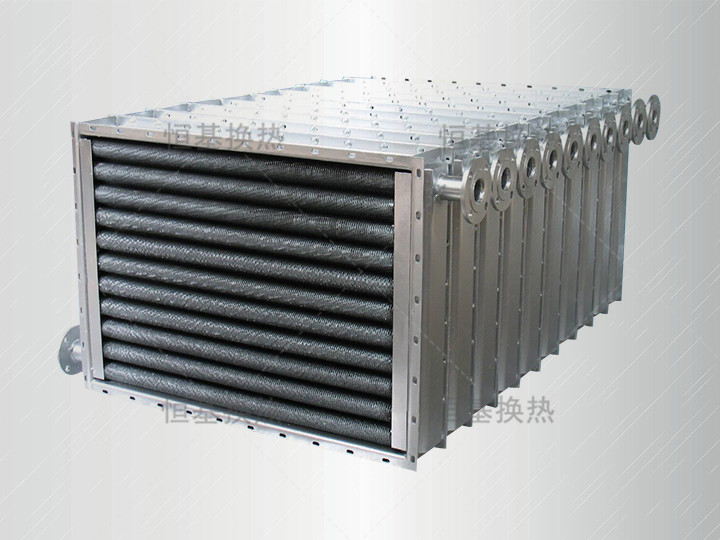

SRZ型翅片管散熱器主要由順空氣注射的三排又排列螺旋翅片管束組成。散熱器翅片管束的加工藝是把冷軋剛帶用機械繞片方法，繞在無縫鋼管上，然后進行表面鍍鋅處理。散熱翅片與散熱管接觸面廣而緊。
       傳熱性能良好，穩定并且耐腐蝕，蒸汽或高溫水流經鋼管之內，熱里通過繞在鋼管上的翅片傳給片面的空氣，達到加熱空氣的作用。
       它主要用于熱風采暖、空調、冷卻、烘干等工程，使用與蒸汽或高溫水可以加熱空氣,通過鹽水或城低溫水可以加熱空氣，通過鹽水或低溫水可以冷卻空氣。它已在幾十種行業中有了應用，為我國的社會主義建設事業發展起著應有的作用。
       SRZ型翅片管散熱器用于熱風采題，空氣調節系統及干燥裝置的空氣加熱、使用于蒸氣及熱水采暖系續。它在許多工業企業，大型建筑物的采暖通風系統中有了應用。

型號	散熱 面積 （m²）	通風凈 截面積 （m²）	熱介質 通過載 面積 （m²）	管 排 樹 （排）	螺旋翅 片管根 樹 （根）	連接 管φ （寸）	尺寸										重 量 （kg）
							A	A1	A2	B	B1	B2	n	N	m	M
SRZ-5×5（D）	10.13	0.154	0.0043	3	23	11/2"	497	532	562	507	547	573	5	500	4	400	54
SRZ-5×5（Z）	8.78	0.155															48
SRZ-5×5（X）	6.23	0.158															45
SRZ-10×5（D）	19.92	0.302								1001 1250	1041 1290	1067 1316			9	900	93
SRZ-10×5（Z）	17.26	0.306															84
SRZ-10×5（X）	12.22	0.312													12	1200	76
SRZ-12×5（D）	24.86	0.378															113
SRZ-6×6（D）	15.33	0.231	0.0055	3	29	2"	623	658	688	609	649	675	6	600	5	500	77
SRZ-6×6（Z）	13.29	0.234															69
SRZ-6×6（X）	9.43	0.239															63
SRZ-10×6（D）	25.13	0.381								1001	1041	1067			9	900	115
SRZ-10×6（Z）	21.77	0.385															103
SRZ-10×6（X）	15.42	0.393															93
SRZ-12×6（D）	31.35	0.475								1250	1290	1316			12	1200	139
SRZ-15×6（D）	37.73	0.572								1505	1545	1571			14	1400	164
SRZ-15×6（Z）	32.67	0.579															146
SRZ-15×6（X）	23.13	0.591															139
SRZ-7×7（D）	20.31	0.320	0.0063	3	33	2"	717.5	742	772	710	750	776	7	700	6	600	97
SRZ-7×7（Z）	17.60	0.324															87
SRZ-7×7（X）	12.48	0.329															79
SRZ-10×7（D）	28.59	0.450								1001	1041	1067			9	900	129
SRZ-10×7（Z）	24.77	0.456															115
SRZ-10×7（X）	17.55	0.464															104
SRZ-12×7（D）	35.67	0.563								1250	1290	1316			12	1200	156
SRZ-15×7（D）	42.93	0.678								1505	1545	1571			14	1400	183
SRZ-15×7（Z）	37.18	0.685															164
SRZ-15×7（X）	26.32	0.698															145
SRZ-17×7（D）	49.90	0.788								1750	1790	1816			17	17	210
SRZ-17×7（Z）	43.21	0.797															187
SRZ-17×7（X）	30.58	0.812															169
SRZ-22×7（D）	62.75	0.901	0.0063	3	33	11/2"				2202	2242	2268			21	2100	260
SRZ-15×10（D）	62.14	0.921	0.0089	3	47	11/2"	1001	1036	1066	1505	1545	1571	10	1000	14	1400	255
SRZ-15×10（Z）	52.95	0.932															227
SRZ-15×10（X）	37.48	0.951															203
SRZ-17×10（D）	71.06	1.072								1750	1790	1816			17	1700	293
SRZ-17×10（Z）	61.54	1.085															260
SRZ-17×10（X）	43.56	1.106															232
SRZ-20×10（D）	81.27	1.226								2002	2042	2068			19	1900	331
